Nikon LAPP模組化光學擴充機構 超越極限的顯微光學應用

多功能光學操作、模組彈性運用、展現極致的擴充性

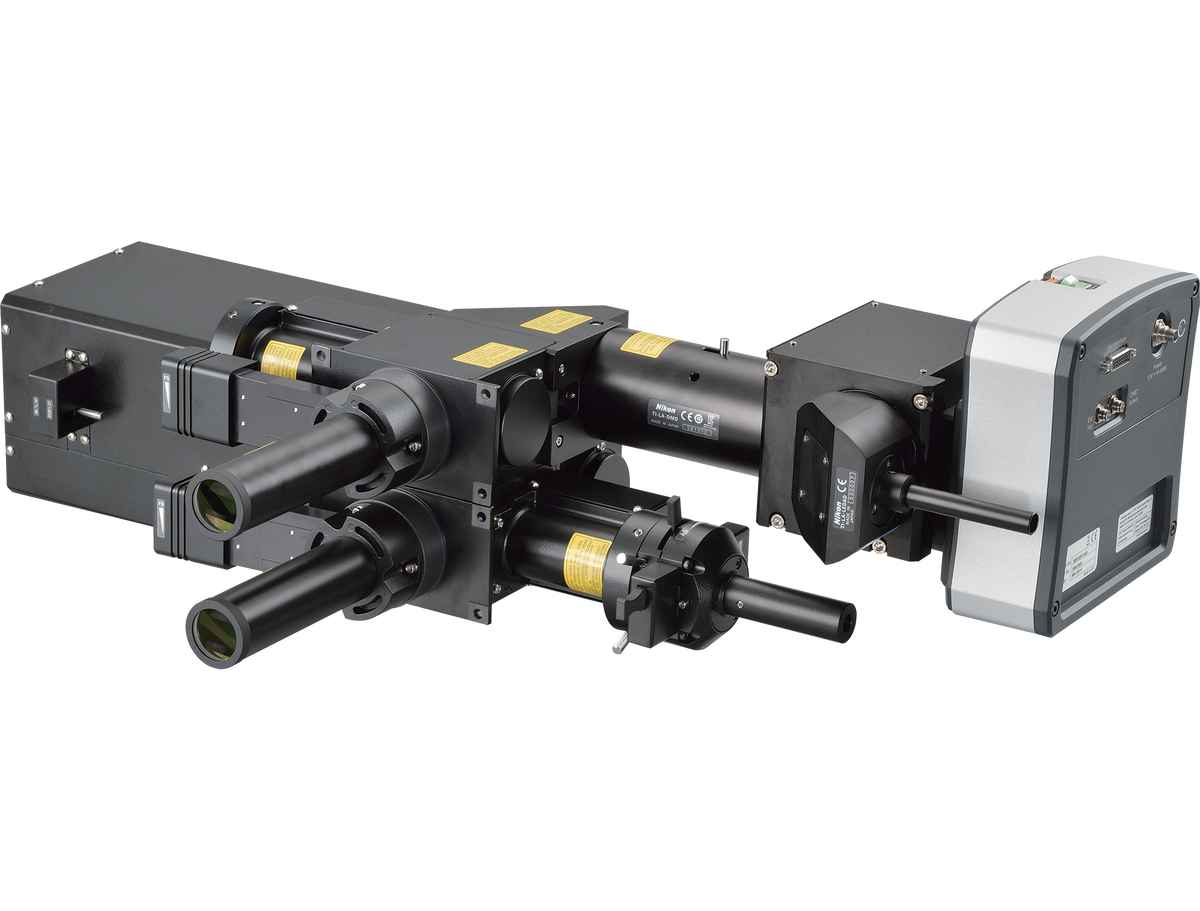

Nikon 的Lapp系列,將顯微光學裝置模組化,可依您的研究需求,選擇適當的光學模組,進行例如: Photoactivation/ Conversion、Photobleaching以及TIRF等實驗。目前這類應用已發表於多項期刊中。Lapp目前可搭載於Nikon倒立顯微鏡Eclipse Ti2系列,模組式的組合最多可同時搭載五組不同的光操作模組(例如: 一組電動TIRF、一組N-STORM、一組DMD、一組FRAP及一組Epi-FL模組)。

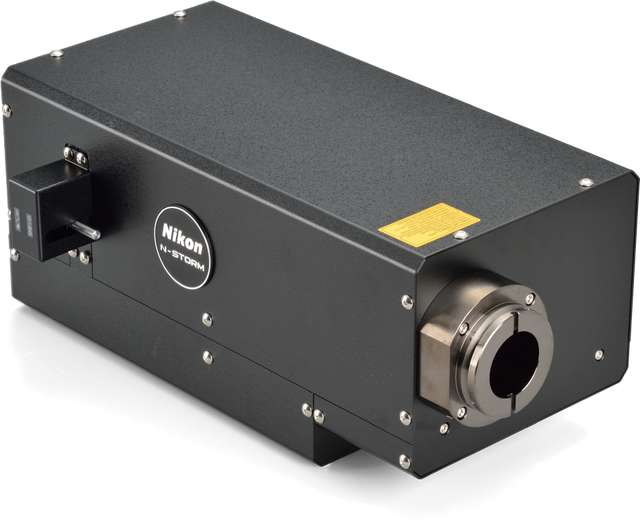

H-TIRF/N-STORM 模組

全自動光學校正TIRF,讓您每次實驗都能達到最精準的觀測深度。
TIRF為全反射全鏡像的光學應用模組,搭載Nikon Eclipse Ti2 倒立式顯微鏡,可觀察液體介面下貼附於玻片表面約200nm深度之內的物質,是一種單分子顯微觀察方式。Nikon的H-TIRF/N-STORM模組,全自動光學校正,可簡單上手,不須手動校正光源,輕鬆體驗TIRF帶來的震撼效果!

Image courtesy of Melissa Hendershott and Dr. Ron Vale, University of California, San Francisco


FRAP 模組
於繞射極限進行光操作實驗
FRAP模組可於針對約500nm大小的單點來進行Photoactivation/ Conversion、Photobleaching等光操作實驗,可搭配高Frame-Rate及高感光度的影像系統或是轉盤式共軛焦系統,是個經濟又有效率的裝置。
2.jpg 3.jpg 4.jpg 5.jpg
A mouse embryonic fibroblast expressing mCherry-lamin A was spot-photobleached in the upper right corner of the nucleus using the FRAP module to study the dynamics of lamin A molecules. Time-lapse images were acquired using the epi-fluorescence illuminator.
Image courtesy of Drs. Takeshi Shimi and Bob Goldman, Northwestern University Medical School


DMD模組
可同時多點進行光啟動(Photoactivation)實驗

有別於FRAP模組,DMD模組可同時針對不同目標進行不同頻率的光活化實驗,尤其在optogenetics實驗,針對指定區域做光刺激後,觀察細胞中物質或蛋白質分布的變化。可選擇搭載不同類型的光源: LED光源或Laser光源。
A mouse embryonic fibroblast co-expressing mCherry-tagged lamin A (red) and photo-activatable GFP-tagged lamin A was photo-converted (green) in the lower right region using the DMD module and 405 nm LED light. Time-lapse images were captured using the epi-fluorescence illuminator. By photoactivating a sub-population of the lamin proteins, one can observe their dynamics and subunit-exchange behavior. Image ourtesy of Drs. Takeshi Shimi and Bob Goldman, Northwestern University Medical School


XY 振鏡掃描模組
在共軛焦系統上,可同時進行成像與光刺激
本裝置可過振鏡掃描器,以雷射光點掃描的方式對指定的區域或是單點進行光激發的任務。
*本裝置可與 A1 HD25/A1R HD25搭配使用.

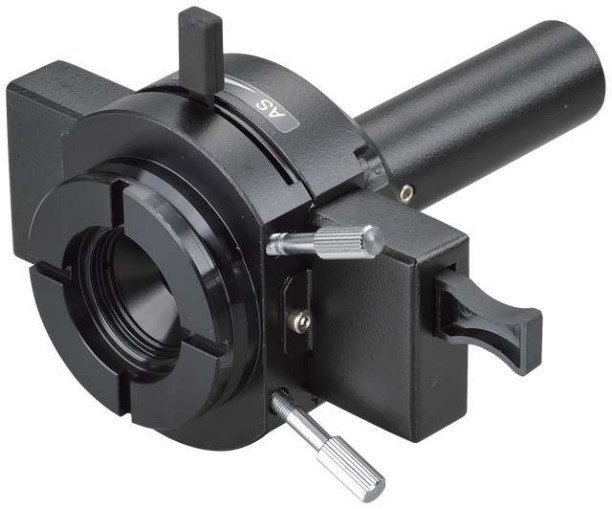

廣視野螢光照明模組
大面積的感應器不再無用武之地
此螢光照明模組,針對Ti2所設計,搭配了石英製的Fly-Eye鏡片,除了照明視野亮度均勻一致之外,也可使用UV作為光源,使得大面積鈣離子影像成為可能。在螢光觀察時可達成25mm對角線的觀測視野大小,最適合用來進行廣視野的螢光觀測,例如:螢光高通量分析與大範圍拼接拍攝。
