Photometrics The Evolve™ 512 Delta

前所未見的速度與靈敏度

Evolve™ 512 Delta有一個20MHz的sensor，在512X512下可以達到67.5FPS

此外在20MHz下，Without EM Gain可以達到75e- Read Noise, Using EM Gain 更可以提升到<1e- ，大於90% Quantum Efficiency，為高感度，低雜訊，高速拍照的旗艦機型

  • 每秒可達67.5張
  • 像素大小16um x 16um
  • 滿井容量最高可達800,000e-
  • 在使用EM Gain下，讀出雜訊可以<1e- @20MHz
  • 擁有大於90%的光電轉換效率
  • 在環境溫度20˚C 下，可以減至-75˚C
  • 全新LightSpeed，提供更快的拍照速度

LightSpeed模式下，最快可以達到3000FPS

在圖一我們可以看到，傳統的傳輸方式為一次一行的傳輸方式，但是在圖二，我們可以看到在LightSpeed模式下，透過一次多行傳輸的方式與增加平行移動的速度，可以減少讀出圖像的時間進一步提高FPS

所以在下圖我們可以看到，在相同的128x128下，沒有LightSpeed下只有243 frames/second，在LightSpeed下

可以提高到794 frames/second，漲幅達到300%

應用

Super-Resolution , SMF and Tracking , Spinning Disk Confocal – Live cell

SPIM , Intrinsic Imaging , FCS , TIRF , FRET , FRAP

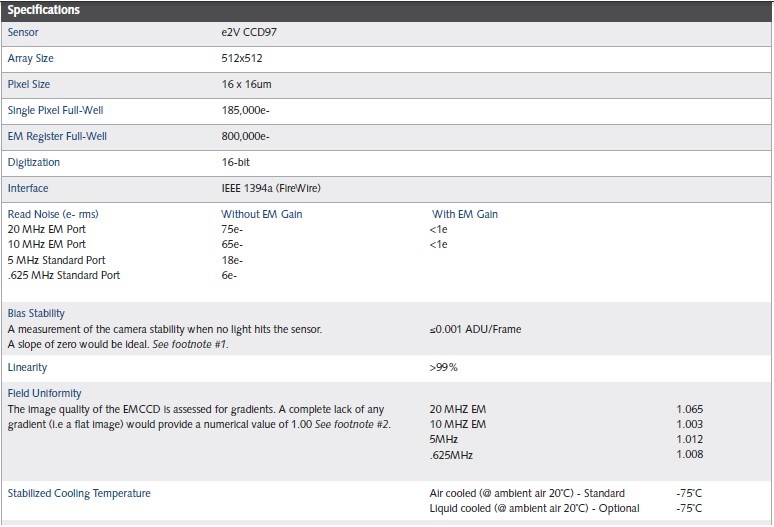

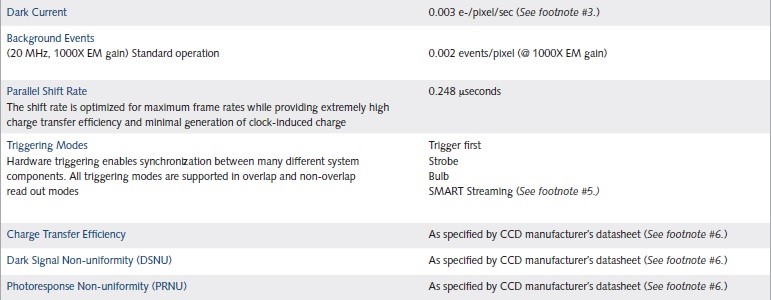

Evolve™ 512 Delta規格表
