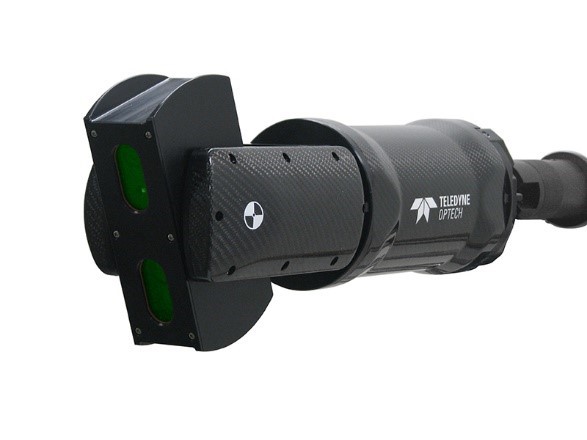

洞穴掃描系統-CMS V500
業界領先的Teledyne Optech CMS是標准採礦作業中危險和難以接近的洞穴理想掃描解決方案,提高了測量員的安全性。
該系統易於運輸和設置,並且完全可編程,允許操作員定義掃描參數。CMS以通用的數據格式提供適用於任何軟件工作流程的數據,通過深入了解礦山的實際結構來提高礦井效率和運營。
CMS V500的 優點
-精確的3D模型可實現快速簡便的數據比較
-實時數據可視化有助於在現地檢查數據質量
-遠程操作使操作員可以從安全區域監控目標
-輕巧便攜的硬件可通過單個操作員輕鬆部署
-即使在惡劣,潮濕和多塵的地下條件下也能提供可用數據
-快速的數據採集時間節省調查時間,也減少現地危險
-通用數據導出格式將CMS數據放入所有第三方可視化軟件以及CAD平台進行分析

CMS V500 新功能
獨特的內建相機可提供即時圖像
操作軟件中的後視和切除功能可改善工作流程
130mm的薄型外形適合小開口的洞穴
單個傳感器可以移除所有電纜和外部電池,從而增強便攜性和設置時間
無線PC操作增加了靈活性和易用性
擴展的320°視野增加了可視面積

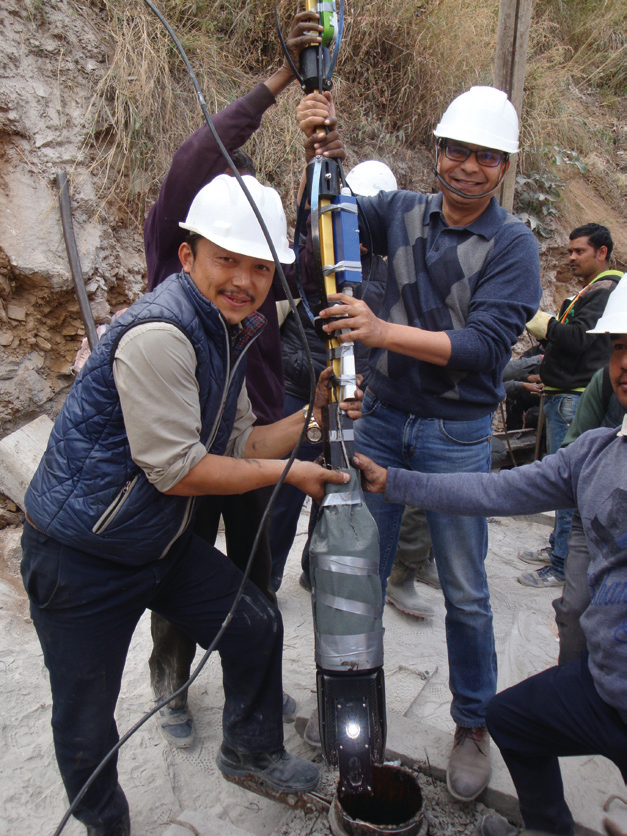

應用領域(現地掃描情形) 自然資源,地質學,採礦與岩土工程

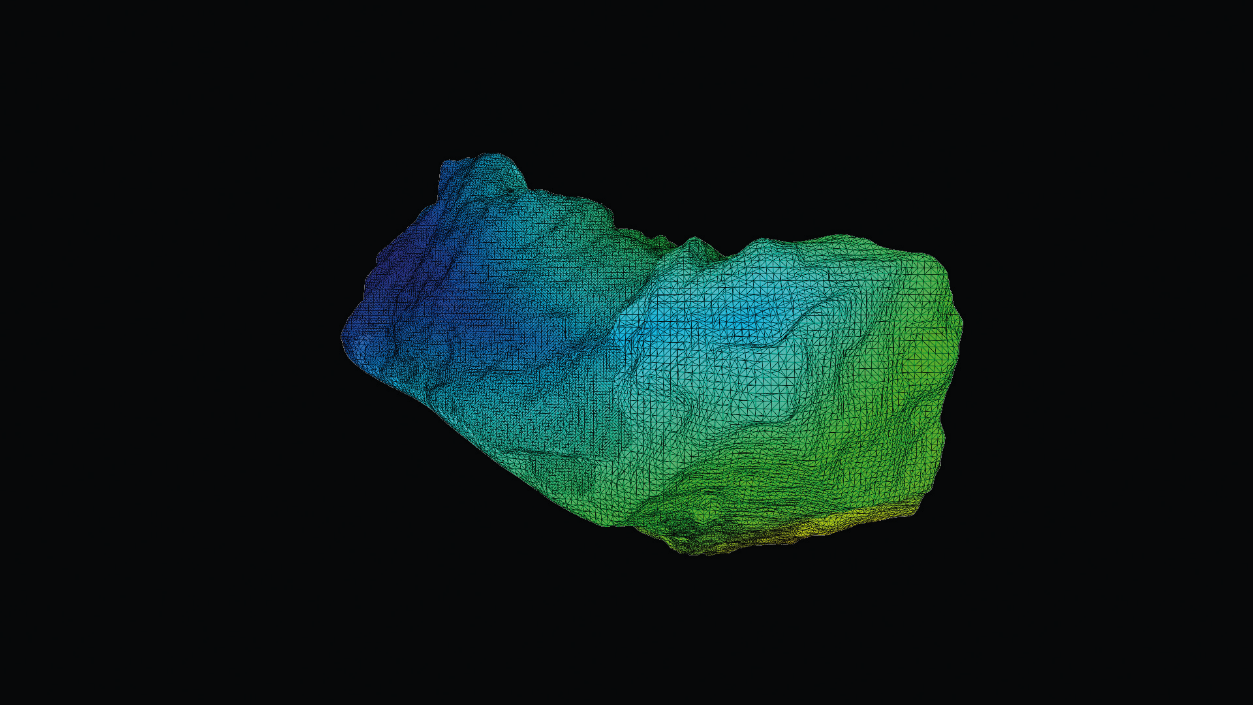

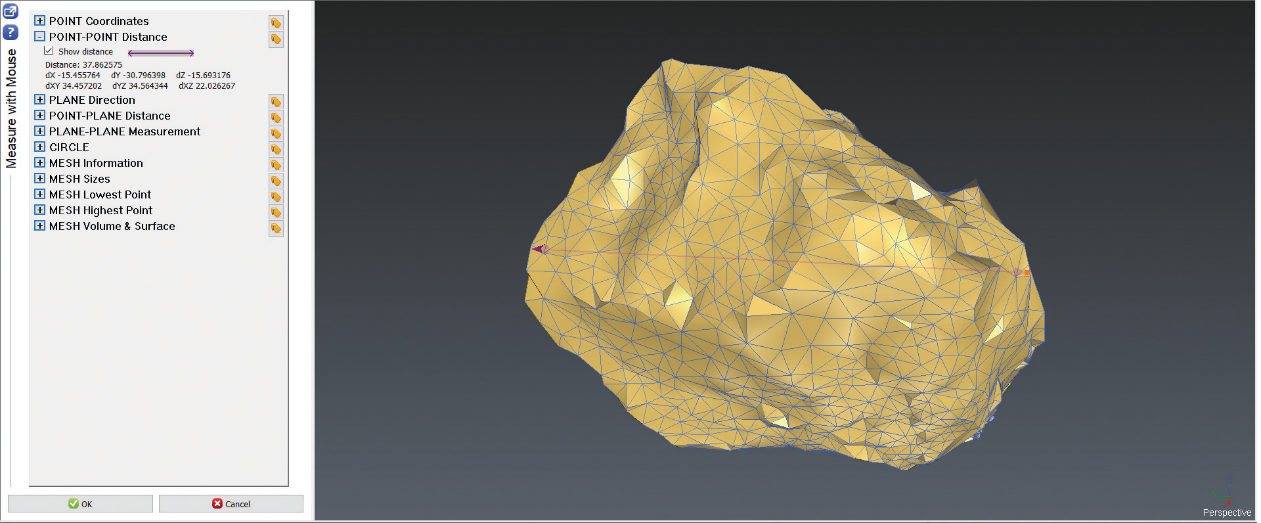

3D掃描成果在軟件中分析 及 建置後的3D模型

三維雷射測量解決方案-空載光達 Airborne Survey
在過去30多年中,Teledyne Optech已經證明,空中測量在大面積空間定位數據提供了許多優勢。從飛機的有利位置,傳感器可以捕捉廣闊的地形區域,如城市,森林和農田,或長長的走廊,如電力線,鐵路和河流。空載傳感器還具有在單次飛行中即使在粗糙或難以接近的地形上也可以在一次飛行中測量多平方公里的速度和靈活性。

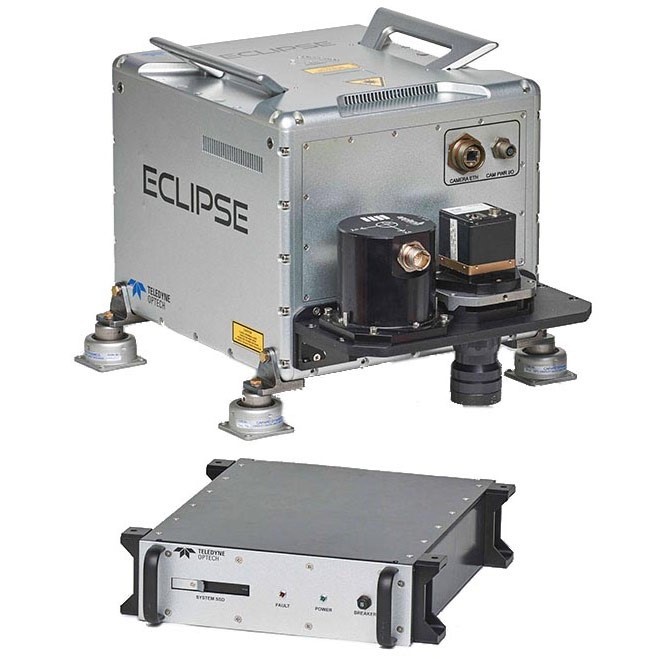

掃描迅速及靈活性-Elipse

全自動化&無須操作員
Optech Eclipse是第一個專注於低成本平台上集成的自動機載系統,專為小型項目區域和走廊應用程序的高效數據收集而設計,僅需要導航員。
Eclipse結合了人眼安全,高性能,1.5微米激光和高精度自動成像系統,通過其創新的傳感器運動檢測系統就能輕鬆收集高分辨率激光雷達數據和圖像。僅需按下電源按鈕,傳感器運動時傳感器就會自動開始採集數據。儀表板上的小型狀態欄將會通過LED將傳感器狀態信息傳送給飛行員,並開始記錄數據。光達和圖像數據同時在單個高容量可移動SSD上捕獲,以便快速有效地將數據傳輸到Optech Lidar Mapping Suite(LMS)。LMS在單個工作流程中包括激光雷達和圖像預處理,並採用最小二平方法來自動校準光達數據並執行攝影測量塊調整,最後量化相對和絕對精度,可輸出各種格式的數據。

特點與優勢
全自動空載採集系統,可在低成本平台上進行無操作員數據收集。
使用專有的傳感器運動檢測系統自動記錄數據。
完全集成的主動和被動成像系統,可同時將高分辨率圖像數據記錄到與激光雷達數據相同的可移動驅動器中。
第1級低輸出安全雷射光,可在所有環境中自由操作。
採用Teledyne Optech業界領先的測量精度和集成的Applanix OEM POS AV系統,實現測量級精度。
距離1000公尺至少4點/平方公尺,AGL每次拍攝來回最多7次,以提升垂直密度。
連續多脈衝技術可在盲區內連續覆蓋,以便在不同地形進行高密度採樣。
無需定期更換快門。
旋轉多邊形掃描儀,用於平行掃描線和均勻點分佈。
具有集成數字地球地圖引擎的直觀而簡單的規劃軟件。
單一的統一工作流程,可下載,校準,量化和輸出雷達和原始圖像數據。
無需操作培訓。

應用領域
小範圍的測量/電力線測繪/管道監控/施工現場監測/礦井監測/庫存調查/考古學和文化遺產文獻
