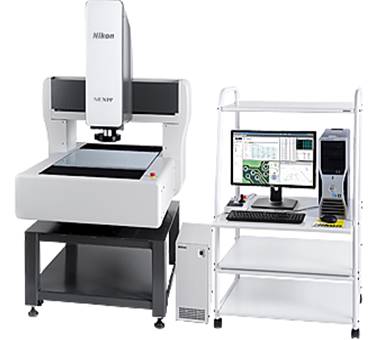

Nikon VMZ-R Series CNC影像量測的新選擇

Nikon最新開發的高精度、高速量測及高NA的CNC影像量測儀VMZ-R Series,不只在精度上再升級,在Z軸的量測高度上也做了提升,讓產品的量測擁有更高的多元性。

新雷射系統

除原有影像對焦及雷射對焦、掃描等功能,新的雷射感應器也可量測膜的表面及底部,進而測量膜厚。

創新光源設計

表面光、底部光及環型光皆採用LED的設計,光源更穩定且壽命更長。

環形光源有三種不同照射角度且八方向的設計,讓邊界的量測更加簡易。

Nikon VMZ-R Series機種選擇



機型

VMZ-R 3020

VMZ-R 4540

VMZ-R 6555

量測範圍

XY

300 x 200 mm

450 x 400 mm

650 x 550 mm

Z

200 mm

光學模組的選擇



大視野型

標準型

高倍率型

類型

大視野型

標準型

高倍率型

光學頭

Type A

Type 1

Type 2

Type 3

Type 4

Type TZ

倍率

Max 126X

Max 270X

Max 540X

Max 1080X

Max 2160X

Max 4320X

對焦

影像 / 三角

雷射 (選配)

影像 / 同軸 雷射 (標配)

影像 / 同軸 雷射 (標配)

影像 / 同軸 雷射 (標配)

影像 / 同軸 雷射 (標配)

影像 / 同軸 雷射 (標配)

適用

產業

小型電子零件

模、治具

沖壓件

射出成形

連結器

小型電子零件

模、治具

沖壓件

射出成形

連結器

印刷電路板

小型電子零件

模、治具

沖壓件

射出成形

連結器

印刷電路板

半導體封裝

電子零件

印刷電路板

半導體封裝

網印遮罩

光罩

霧化片

平面顯示器相關元件

電子零件

印刷電路板

半導體封裝

網印遮罩

光罩

霧化片

平面顯示器相關元件

電子零件

印刷電路板

半導體封裝

網印遮罩

光罩

霧化片

平面顯示器相關元件

更易操作的程式編輯畫面

更清晰的工具選單,讓使用人員更易學習及操作,能達到直覺式程式撰寫的效果。

幾何公差(GD&T)的計算

真圓度的計算

可選擇最小平方法、最小區域法、最大內接圓或最小外接圓方式計算

平面度(平坦度)的計算

可選擇最小平方法、最小

區域法或最大、最小三點法計算平面度

真直度(直線度)的計算

可選擇最小平方法、最小區域法得到最佳二分端點

可套用產品理論圖形,並將公差帶入,讓實際量測圖形與理論圖形做比對,使錯誤及偏差

   的位置直接以圖形顯示,目視即可判讀。

   *錯誤或偏差的圖像可以在雙軸或單軸方向進行旋轉。

   *基準圖形可以由CAD圖或XYZ座標軸中建立。

   *量測出的輪廓可以輸出成CSV或DXF文件。

   *比對報告可以輸出成PDF文件。

創新報告格式

量測完成可以讓結果與圖形同時呈現,不再只有空蕩蕩的數據,報告一目了然,省下以往與各單位溝通量測位置的時間,讓生產更順利也更快速。
