VMA高倍率CNC自動量測系統現況探討
由於待量測物件日趨精細,因此所需的量測設備倍率必須因應需求而提高,但其原來具備的功能與量測精度只需維持原來的水準即可, 因此就有了高倍率VMA的需求。目前高倍率VMA的開發已臻成熟,但仍持續根據使用者經驗修正及改良中,並正積極開發針對特殊的待測物品設計最合適的系統。
以下為VMA高倍率CNC自動量測系統現況的分析:

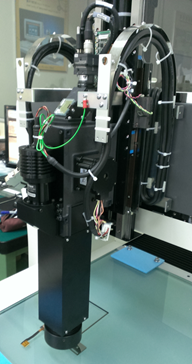

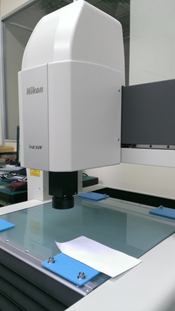

◆ 高倍率 VMA 的外觀:
◆倍率大幅提升, 由原來的 12x~ 120x 升至 約40X~400X, 相當於VMZR type2 倍率
機械的zooming head 變長
2. 鏡頭改變:
改用金相10X 鏡頭, 測試過20X, 看起來也可以, 但是需要有校正片
3. 工作距離改變:
由原來的73.5mm 變為 23mm
4. Z 軸行程縮短:
由 200mm 變成 48mm
5. 環型燈角度改變
由8 分割 LED 18度, 變成8 分割 LED 40度,外環 36°, 44°
