LV150 / LV150V / LV100D 金相顯微鏡 | ||
 |
|||
| • 專用於金屬表面觀察與照相 • 多種鏡筒選擇 , 雙眼與三眼。並可調整仰角 (8° -32° ) • beam splitter 分光設計 , 可同時連接照相系統與 CCD camera 、 TV 系統 • Nikon 最新 CFI60/ICOS 高解像力光學系統設計 • 摺疊式鏡筒 , 調整瞳孔距離時 , 共焦不變 • 採用消色差、消球面差之超低散射高級光學鏡片 • 高對焦精度 1um 及共焦性 • 可選擇標準鏡筒 ( 視野數 22) 與超廣角鏡筒 ( 視野數 25) |
|||
|
|||
 |
|
|||
| 開發背景： 因應電子半導體，IC-PACKAGE，封裝FPD(TFT, STN, LED, OLED)光電業，電子部品，PCB，材料，金相組織等產業。 主要特點： 承載台從3吋至6吋(150mmx150mm)不等的承載台可選擇，並有模組型顯微鏡IM-4可安裝於大行檢查機台上(特別在TFT-LCD產業) 亦可加高模組可適用於probe測試及加熱板用觀察。 領域擴大： 明暗視野，簡易偏光，專業偏光，微分干涉DIC，並增設螢光觀察的功能(無須增購螢光專用。Mercury燈源) 光學設計： 工業用CFI60光學，高n.a.值，長工作距離;共焦距離60mm 特別在LCD CR鏡頭上有重大改革在50倍lcd物鏡N.A.=0.7 工作距離3.9-3.0mm校正玻璃厚度0-1.2mm。 便利及操作性： 有提供上下擺動目鏡筒為正向；防靜電設計，快速移動載物台，雙分光設計(可同時接兩組照像或攝影機ccd) 防靜電數據1000∼10V、0.2秒以內可另有電動鼻輪設計(LV150A) 環保訴求： 1.2安培/75瓦 採用12V50W燈源，並保留原有100瓦設計並可做螢光觀察外接設備：傳統類比式CCD CAMERA，數位式CCD CAMERA，數位照像機，影像量測軟體等 |
|||
| 拍攝樣本： | |||

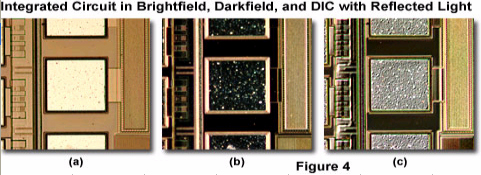

 IC CHIP(明視野，暗視野，DIC相位差，由左至右) |
|||
  液晶 |
|||
  COLOR FILTER彩色濾光片 |
|||
 TFT-LCD (COG導電粒子) |
|||
| • 可選擇全新 CFI60/ICOS 明視野與干涉相位差鏡頭 • 高精度測微器最小讀取值 0.1um • 可加裝 Nikon 數位相機 • 具底部光源機型 LV100D 可供選擇 • 標準光源為 12V50W 鹵素燈源 • 具光源及焦聚 Luck 功能 |
 |
||
 |
|||
