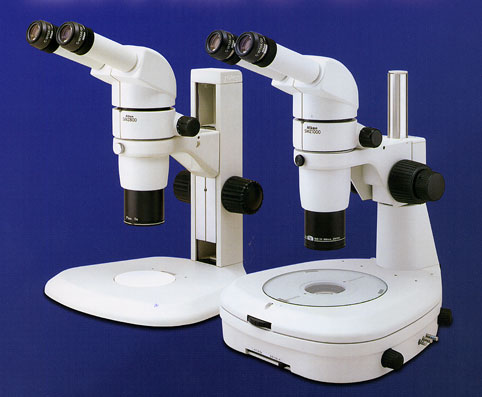

SMZ 800 / 1000
高倍率及大變倍率（SMZ1000)
Nikon SMZ1000提供10x之zoom ratio設計，提供0.8x到8x之變倍率範圍，在目鏡物鏡交互搭配下，總倍率可達4x∼480x，使倍率調整工件觀察上更便利容易。並有click-stops（分段調整倍率設計），讓使用者不須目視倍率調整鈕即可輕易得知使用倍率。

卓越的光學搭配簡易的操作，提供您最優越的解析
0.8X
4.5X
8X
Comparison of view fields by zoom ratio
and magnification

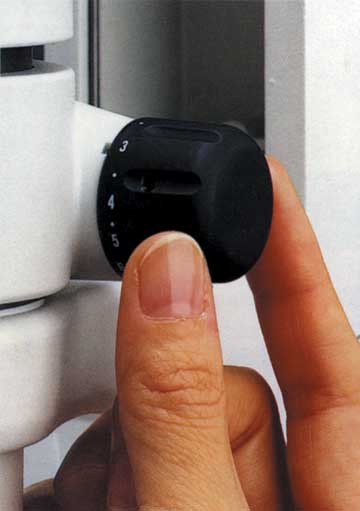

zooming knob features convenient click-stops.

易操作之6.3倍倍率比率(SMZ800)
Nikon SMZ800提供1x∼6.3x之變倍率範圍（zoom ratio 6.3x），方便快速簡易觀察，並有click-stops（分段調整倍率設計）。
高N.A.值及高解析力之物鏡
為得到銳利、明亮的影像，Nikon提供新物鏡設計，提高N.A.值及高解晰力。例如使用SMZ1000時，Plan Apo 1x物鏡提供0.1N.A.及300 lines/mm之解晰力。提供最適影像、最佳對比及消除邊緣之光影和色差。

最自然、無扭曲的視覺影像
Nikon提供消色差和消球面差之物鏡，使觀察時表面不會出現不規則的形狀和曲面影像，減少眼睛疲勞，並可觀察到最正確真實的色彩和影像。

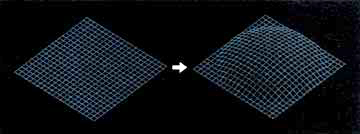

Distortion cauese a globular effect even when you actually observe a flat object.


目鏡可做視差調整（校正）
所有的目鏡上含視差補正（校正）之調整，易使工件影像及目鏡刻畫片同時呈現在焦距上，提供省力清晰之影像，使眼睛不易疲勞。C-W10x標準目鏡視野數( F.O.V.)22mm。
ConventlSMZ1000ConventionaConventional Nikon model
Comparison of resolving power and chromatic aberration factors

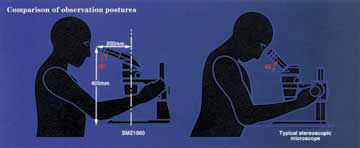

20°目鏡傾斜角
Nikon設計20°傾斜角之雙眼鏡筒，使觀察者在使用時不須身體前傾，使頸、肩、背在長時間觀察下不致於疲勞。
最適目視點觀察
除了標準鏡筒外，尚可選擇其他鏡筒。如：低目視水平鏡筒，當使用較高的底部光平台時，可提供更舒適的觀察。傾斜角鏡筒，可調整傾斜角度，使目鏡從0°∼30°傾斜；目視水平可調整157mm，甚至傾斜時最高180mm。並可增加Eye-lever riser來配合個人坐高調整（最多加3pcs，total增高75mm）。
1. Standard binocular eyepiece tube,
2. Low eye-level eyepiece tube,

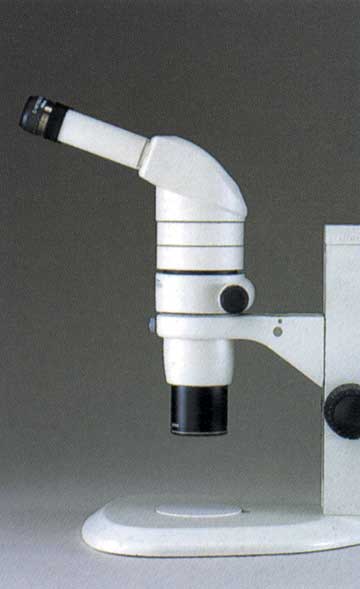

3. Tilting eyepiece tube,
4. Eye-level riser
With the tilting eyepiece tube, the eye level can be adjusted a maximum of 157mm(6.2”).
 加裝2pcs Eye-lever riser時

當對焦後可做最大40mm之高度調整

人體工學物鏡設計
Nikon專利人體工學設計物鏡plan 1x ERGO，可在物鏡上調整焦距高度，不須另外調整工作距離及倍率，即可精確的呈像至目視點。
同軸粗／微調
Nikon專利C-FMC mount，具有同軸粗/微調設計，可延著光軸做更平順的調焦。這是一種新的anti-acklash機械設計，便於做更快速、精確的調焦。

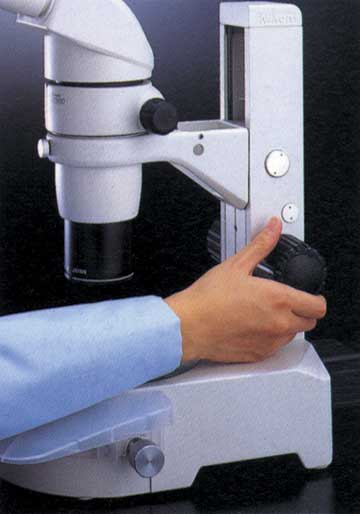

低位置調焦旋扭，提供快速、省力調焦
C-DS底部光底座之焦距旋鈕位置較低，方便做更舒適之操作。

易操作之底部光平台
Nikon新底部光平台C-DSD、C-DSS & C-BD；在具空間節省的設計下內含電源（光源）供應。並在底座前方有微調調焦鈕，使調焦更簡易。另外，載物台玻璃達180mm，適合較大工件觀察。
大尺寸之平滑底座確保簡易之操作
C-PS平台，提供更寬闊的台面及平滑的曲線，提供使用者省力自然的操作。
三種新底部之平台
Nikon提供C-DSD、C-DSS & C-BD底部光平台；內含6V30W燈泡電源，並在台面上設計維持平台溫度在低水平，以防止工件受溫度影響。此外，12V100W光纖燈源亦有提供。

C-DSD底部光平台內含聚光鏡，可做低/高倍率切換，並使高N.A.值之物鏡能充分發揮其優越的解析力。此外，為提昇高對比觀察，Nikon提供Oblique Coherent Contrast（OCC）高對比燈源，更適合低色彩度及透明工件之觀察。

C-BD明/暗視野底部光底座，附有7面稜鏡設計，可減低光線直射。由於傳統直射光在使用短工作距離物鏡，且在暗視野底部光觀察時會減少對比，但在使用C-BD平台時，可使觀察之影像獲得充分的S/B(Signal to background)比率。


Application example of the OCC illuminator

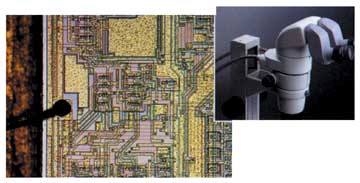

同軸光源設計
12V100W的光纖同軸光源組可加裝使用，並提供完全充足的光線。1/4入偏光鏡並可搭配，在使用高N.A.值的物鏡時減少球面差。


各式燈源選擇
多種燈源視個人選擇搭配

 可搭配螢光系統
Nikon發展出螢光配件，model P-FLA，方便實體顯微鏡在螢光方法下（如GFP）觀察活細胞，並且螢光和明視野之切換非常容易。4種濾光菱鏡可用slide lever簡單切換。同時藉著加裝分光桿，可擴充照相設備或CCTV系統，並獲得100%之充足光線，確保影像。


照相成影像視訊系統
加裝分光桿，可切換擴充照相設備及CCTV系統。P-BSD分光桿提供雙孔可同時接照相設備及CCD Camera。

分光比率如表 :
分光桿
觀 察 部
照 相 系 統
左 右
 後 孔
 側 孔
P-IBSD 100% 100% 0 0
0 100% 100% 0
50% 50% 50% 50%
P-IBSS 100% 100% --- 0
100% 50% --- 50%


P-IBSS Beam Splitter installed in Smz1000

P-THSS教學頭的加裝可應用於雙人教學。
P-IDT描圖孔亦可加裝。　

可接四吋移動平台
加裝4”x 4”載物台，方便高倍率觀察時X、Y軸微調移動。
