CoolLED  pE-4000

PE-4000非常適用於進階研究應用,功能性、調整性與控制性都非常優秀。

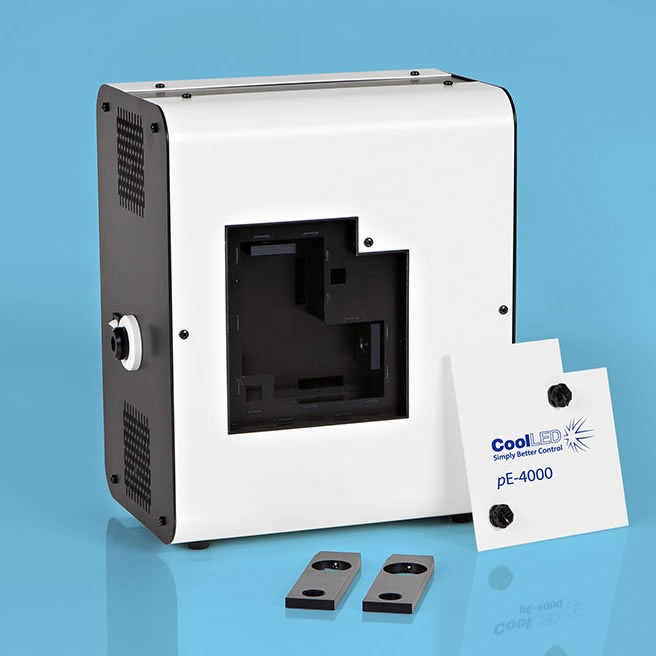

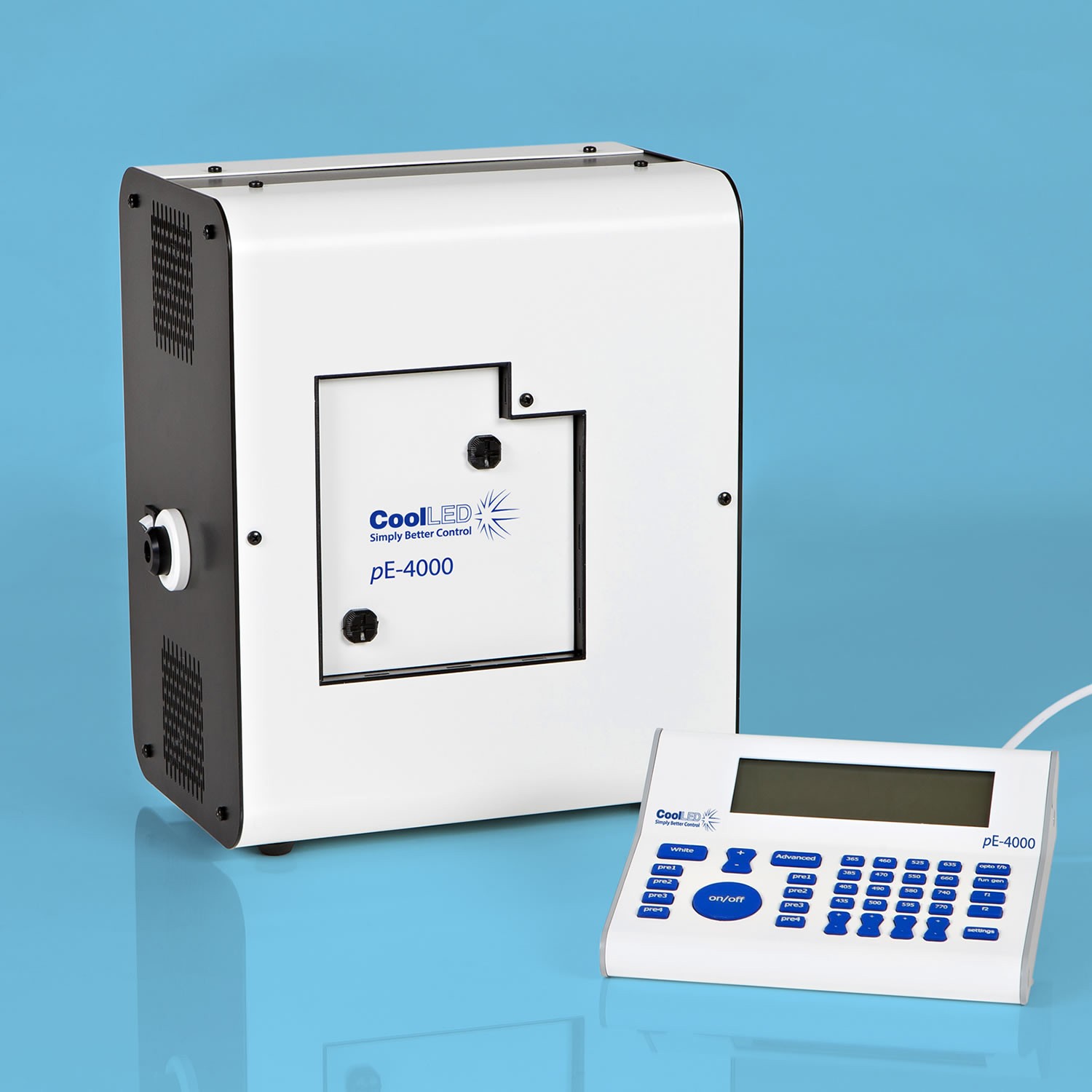

CoolLED-pE-4000.jpg CoolLED-pE-4000-Open.jpg CoolLED-pE-4000-remote.jpg

【適用於先端研究的進階控制模式】
具備雙模式的控制器便於快速手動控制白光或進階模式。進階模式透過獨立的多色LED燈源,能依需求做各種波長與亮度甚至各波長獨立on/off的搭配組合。
此外,PE-4000透過USB介面能利用大多市面上的影像軟體平台(NIKON 的NIS-Element 軟體已內建驅動程式)進行控制操作,做各種複合性的條件設定,更能利用TTL連接進行極速的拍攝條件(小於1 msec)。光源切換模式不使用擋板式或轉輪切換式,可大幅避免波長切換的延遲時間,將影像擷取速度僅由相機決定。延伸的控制盒提供多通道BNC的串接及TTL連接,可促成類比訊號的快速傳輸控制模式。
在光遺傳學(optogenetics)的應用上,PE-4000的光源波長多樣的設定方式,可調整波長到視蛋白(opsin)最大活化波峰的波長,並由內部的產生器去控制脈衝時間與波型。
【促進細胞的存活率】
透過PE-4000的使用,在長達100小時的細胞實驗下,避免假影(artefacts)的產生,並且使活樣品仍能正常生長。因為透過TTL串接控制,可微調控制光照時間與照射強度使細胞曝光程度最小化,進而避免光漂白與光毒性的情形發生。
【對應多樣的螢光物質研究需求】
PE-4000具備四通道共16顆獨立的LED燈源(365nm ~ 770 nm),可多達256種光源搭配組合方式,涵蓋了大多數現行的螢光物質研究需求。滿足多使用者與實驗需求。
【無像素偏移問題的多通道螢光實驗】
PE-4000的四通道光源獨立切換不會有機械性的位移情形,避免多通道疊圖時像素偏移的情形發生,在定位比較的影像分析時非常有利。

性能
  • 最廣的LED光譜波長範圍,365~770 nm。共16顆LED燈。pe-4000-spectrum.jpg

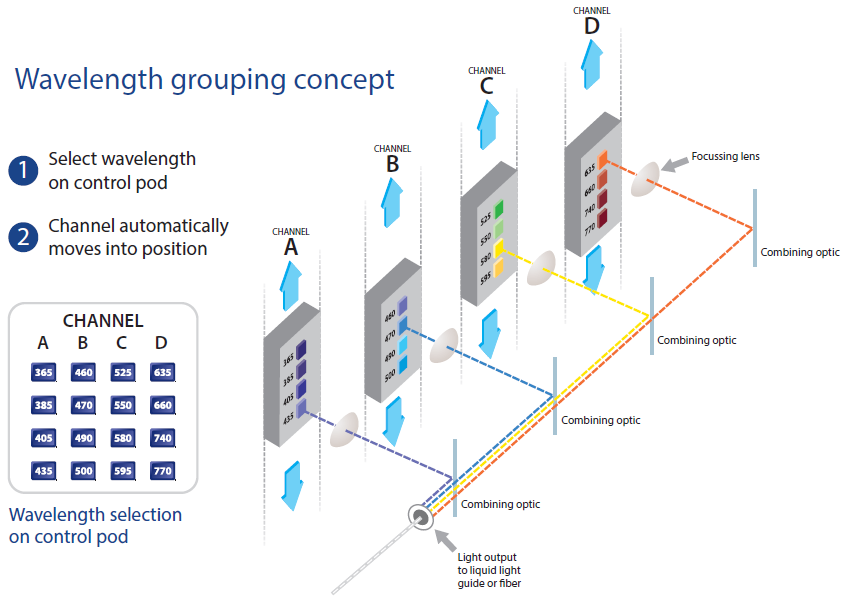

  • 四通道的波長群組式設計,適用常見的雙通、三通、以及四通道濾片組合。
  • 具可移除式的光路中激發濾鏡座,在快速擷取時不需移動部件造成延遲。
  • 內部的示波器功能可應用於電生理學及光遺傳學領域之研究。
  • 提供TTL及USB介面及主流的影像軟體(如NIS-element),可有效整合實驗參數條件之設定。
  • 類比訊號輸入可用於動態照射控制設定。
  • 僅對所選的LED燈源獨立控制,可減少背景訊號產生。
  • 各色LED間能快速切換,非常適合高速拍攝的實驗應用。
  • 快速on/off切換。無擋片設計,不須暖機與冷機。
  • 穩定與再現度佳,data穩定性與可信度高。
  • 燈源強度調整細膩。以1%為階段,可設定0~100%。

PE-4000便利性
  • 預設的組態,即可以白光譜對應實驗室現有的多數螢光濾片。
  • 簡易安裝,簡單使用。安裝時調整一次即可,不須額外校正光路。
  • 多樣的顯微鏡轉接頭,適用大多顯微鏡機型。
環境與安全性
  • 不使用水銀以及雷射。
  • 能源效率高,電源功率需求減少80%。
  • 燈源使用壽命長。
  • 不須更換燈泡。
  • 對眼睛傷害風險降低。
  • 運作時極靜音。
特色
PE-4000系統基本含有以下部分:PE-4000燈原本體、控制面板、液態光導、準直儀(collimator)與電源供應器。

【控制連動】
  • 手動:

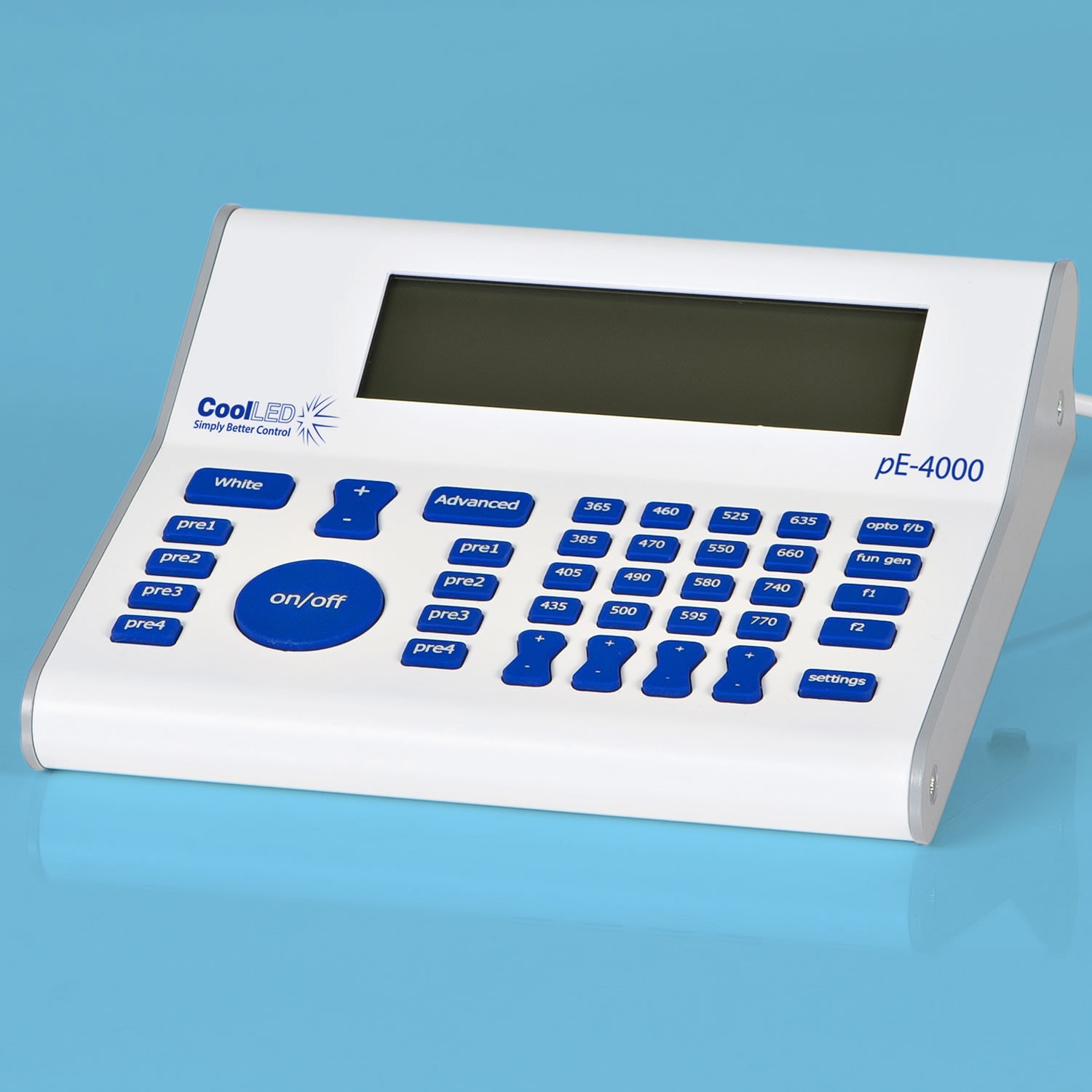

  • 可透過控制面板,手動切換白光模式與進階模式。
  • 遙控:
  • 透過USB可對各通道的開關進行獨立on/off控制,激發時間約為10~20 ms。
  • 透過4組TTL輸入介面獨立控制各通道on/off切換,激發速度可小於20 µs。
  • 透過單一TTL可做手動或軟體指定特定通道的on/off控制。
  • 透過4組類比輸入介面0~10 V、0~300 kHz可做與外部類比訊號連動的照射動態組態設計。
  • 同步輸出:
  • 可做4 TTL對4通道的連控(active high),或1 TTL對多通道的連控設置(active high)。

【可程式化的介面】
  • 4 TTL 輸出可做周邊設備之on/off連控(如 穿透光、載物台等);4類比輸出可做周邊(如各通道的mirror LED irradiance levels)控制,0~10 V full scale。
【波型產生器】
  • 內建可透過控制器設定的弦波、脈衝、斜降等參數。
【連接介面】
  • USB (type B) 與PC相連。
  • 所有類比與TTL的I/O端子透過type D的母頭連接。

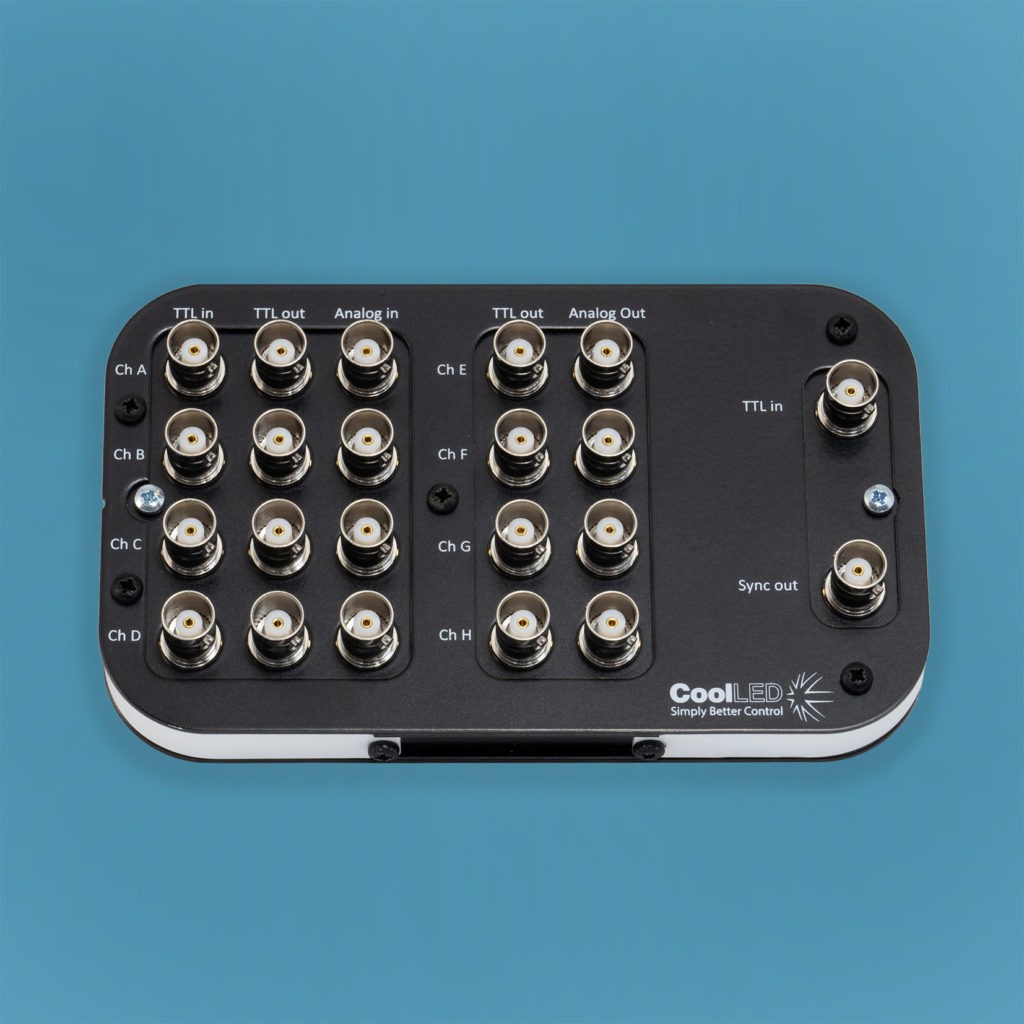

  • 若須BNC串接,可選購PE-Expansion Box。
【影像軟體】
  • PE-4000可與常見影像軟體(NIS-Elements等)相容驅動。
【可選液態光導或光纖】
  • PE-4000可透過液態光導(liquid light guide)或光纖(fibre)將光源傳遞到顯微鏡光路中。液態光導可用通用collimator與顯微鏡轉接頭連接。

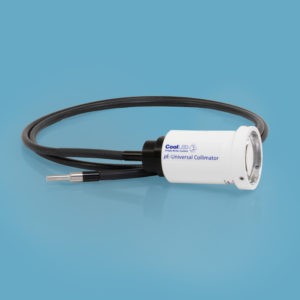

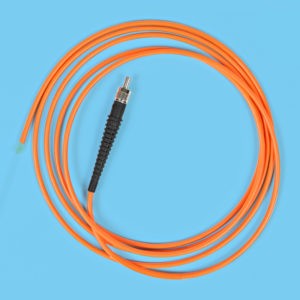

CoolLED-Fibres-300x300.jpg CoolLED-Liquid-Light-Guide-300x300.jpg pE-Universal-Collimator-LLG-300x300.jpg
(collimator、liquid light guide、fibre)
相關參數
【電源需求】
  • 110-240 V AC,50/60 Hz, 2.5A。
【功率消耗】
  • 待機(LED全off時):Max 7W
  • 單波長操作:Max 25W
  • 雙波長操作:Max 44W
  • 三波長操作:Max 53W
  • 四波長操作:Max 60W
 【設備尺寸】
  • pE-4000 Light Source: 150 mm(w) x 22 0mm(d) x 260 mm(h) – Weight 3.5 kg
  • pE-4000 Control pod: 154 mm(w) x 135 mm(d) x 40 mm(h) – Weight 0.95 kg
  • pE-4000 Power Supply: 164 mm(w) x 64 mm(d) x 35 mm(h) – Weight 0.58 kg
  • pE-Expansion Box: 151 mm(w) x 18 mm(d) x 95 mm(h) – Weight 0.34 kg
