Maverick行動載具雷射掃描儀


Maverick產品特色
- 高速雷射掃描,每秒700,000 點資料獲取率
- 掃描精度 2cm
- 掃描距離 100m
- 360度全景相機
- 重量8.85Kg
- 無線操作

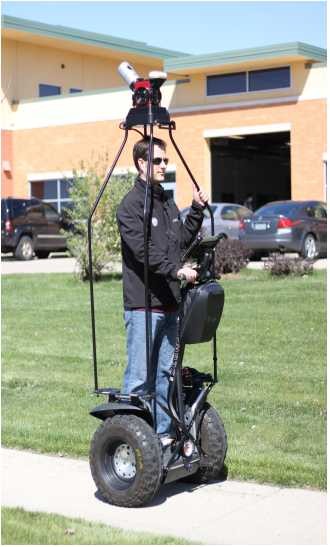

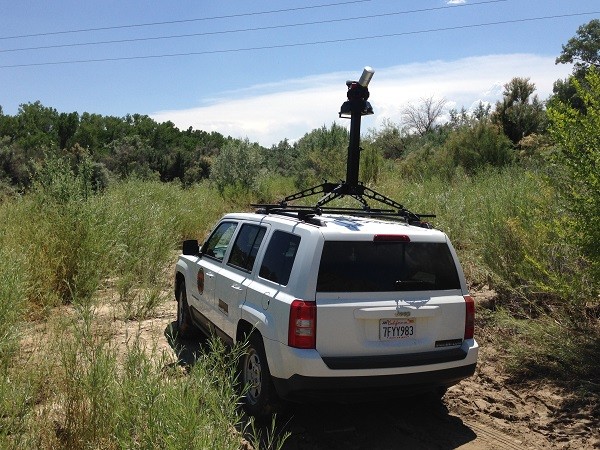

- 多種安裝選項,包括快速鐵路,車輛安裝架與背包
- 軟體即時顯示與回饋
- 快速掃描測量並拼接彩色影像
- 容易安裝及快速拆卸
Maverick應用領域
- 土木工程 : 地形道路測量、橋梁隧道監測、施工前後比對校驗、維護與監控。
- 營造 : 建築物三維模型建置、BIM應用。
- 考古 : 古蹟文物維護保存與還原、蒐集地形數據、紀錄文化資產樣貌、未來修復之依據與實體複製。
- 水利水保 : 河道及海岸變遷觀測、潮間帶測量、堤防水庫與碼頭港口安全監測。
- 刑事偵查 : 辦案蒐證與採集、刑案現場還原與保存、軍事現地觀測。
- 科學學術研究。
★Maverick規格表
系統
|
|
操作溫度: 0° to 43°C
|
供電電源電壓: 12V-36V DC
|
尺寸: 34.4 cm × 21.6 cm × 36.3cm
|
重量: 8.85KG
|
安裝座架: 可將座架安裝在已有平面上 (四個 1/4” 螺絲)或快速拆裝方案; 可選特製機動車座架
|
|
雷射組件
|
|
型號: Velodyne HDL-32
|
鐳射、探測數: 32
|
垂直視角: +10° to -30°
|
水準視角: 360°
|
精度: 2cm
|
輸出: 700,000點/秒
|
安全性: 1級,人眼安全
|
|
成像組件
|
|
型號: Ladybug 5
|
圖元: 30 MP (5 MP × 6 感測器)
|
成像感測器: Sony ICX655 CCD × 6, 2/3”
|
光學: 6個4.4-mm 焦距鏡頭
|
視角: 90%的正圓體
|
球面距離: 2米至無限遠校準
|
焦距: ≈200 cm物體銳度在60cm至無限遠內均可達標
|
|
定位組件
|
|
型號: NovAtel SPAN-IGM-S1
|
|
外箱
|
|
尺寸: 55.9 cm × 45.7 cm × 25.4 cm
|
|
總重量: 18.14KG
|
