MSU3D-PRO 3D MEASURING SOFTWARE
幾何量測軟體

軟體優點
  • 完整的幾何量測功能,滿足各個行業的需求。
  • 提供快鍵面版功能,操作者可更快速、更便捷地完成量測。
  • 可同時選取多項量測尺寸,節省操作次數與時間。
  • 圖形區,可 3D 立體旋轉,並可存成 DXF、IGES 檔。
  • 提供偏差曲線分析,可供品管單位更進一步分析。
  • 支援電子測頭和 CCD 測頭共同座標系功能。

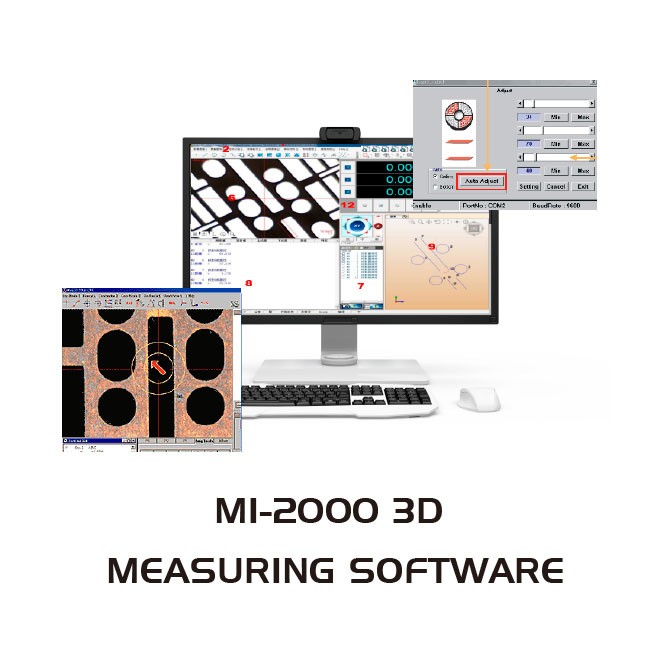

介面簡潔

01.版本顯示列:顯示目前所使用的 MSU3D-PRO 版本。
02.下拉式功能表:MSU3D-PRO 提供的所有功能。
03.快速鍵列
04.自動尋邊工具列:提供有手動線、圓、弧及自動線、圓、弧等工具。
05.快捷面板:將再執行檔製作成快捷面板。
06.影像顯示區:透過 CCD 鏡頭所觀測之影像區域。
07.測定元素顯示區:顯示量測的元素。
08.測定結果顯示區:顯示量測尺寸的結果。
09.繪圖顯示區:顯示量測圖形。
10.測頭設定視窗:可選擇 CCD 或測頭,並可進入至資料庫,設定其相關數值。
11.功能設定視窗:提示所選擇之功能及取點點數。並有元素輸入、呼出、取消、結束取點等功能。
12.座標尺寸設定視窗:顯示目前座標系及尺寸,並可切換各個座標系及尺寸。
13.狀態顯示列:顯示目前使用狀態。

多種量測功能

基本幾何元素測量功能 -點,邊(端面),線,段差線,面,圓,球,圓筒 (段差圓筒、圓錐)及鍵盤輸入座標功能,每一種量測功能皆可多點測定,測定結果亦可自由選擇列印與否。
七種組合計算功能
-投影交點組合:線-線,圓-線,圓-圓。
-空間交點組合:面-線,球-線,圓柱-線。
-交線組合:面-面。
-交圓組合:面-球,球-球,面-圓筒,面-圓錐。
-中點組合:點-點,點-線,圓-圓。
-中面組合:面-面,點-點。
-單純組合:任何二個元素組合相比較後計算所需尺寸。
工件座標系設定功能
-面補正功能。
-斜面補正。
-原點設正:可單獨設定任意一軸上之原點。
-軸補正。
-座標系旋轉。
-座標系記憶:最大可記憶500組。
-座標系呼出。
系統設定功能
-可自由設定計算單位(MM,INCH)。
-小數點位數2-5位。
-角度計算單位:十進制或度分秒制(60進制)。
-公差判定與否。
-可建立自動量測程序,重覆自動執行量測。
