Nikon VMZ-S 3020、4540、6555

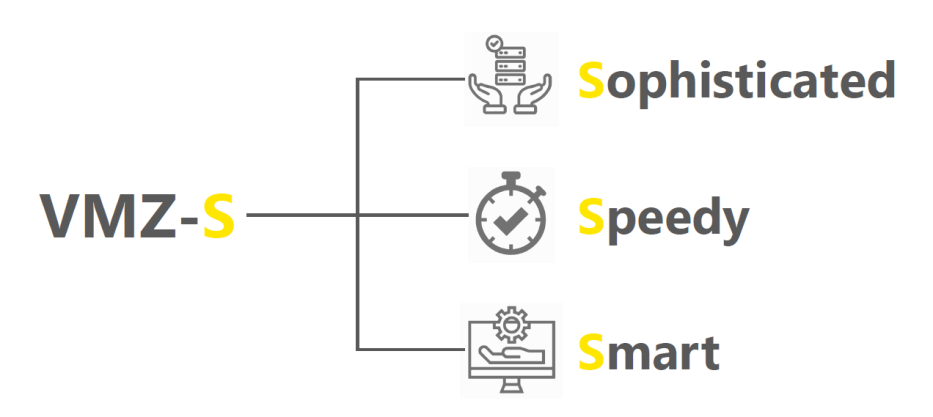

高精準度 、 高速率 、 高適用性

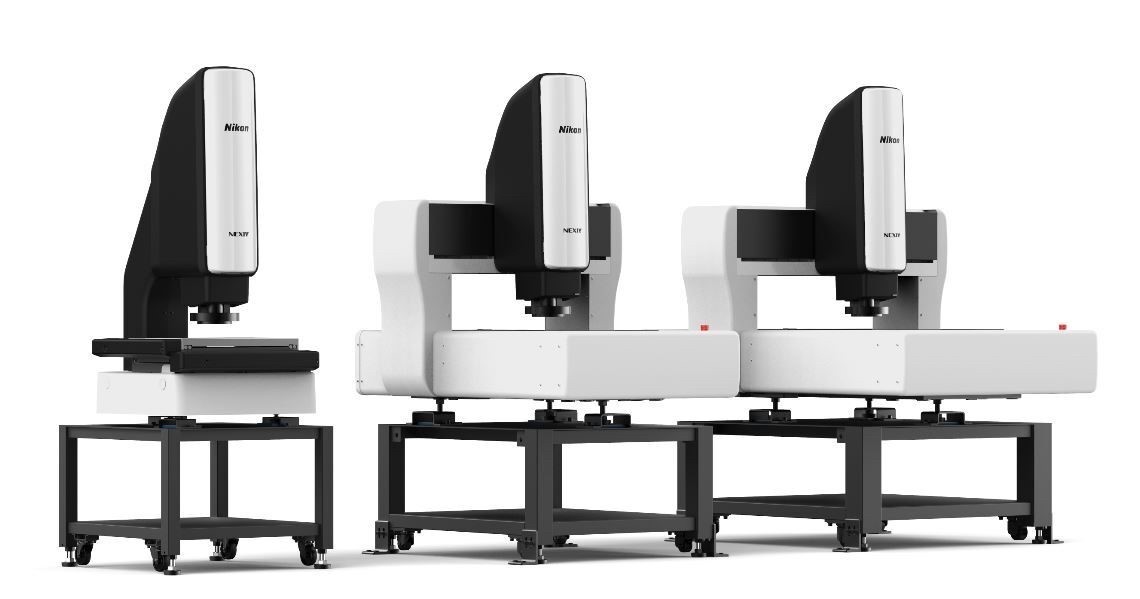

Nikon 最新機型 VMZ-S3020、4540、6555



  • 高精準度 (High Accuracy)
1.標示視野內精度 ( Specify accuracy within FOV ) 視野內精度有兩種標示方式：
PFV2D,MPE :  指完全視野內量測, 載物台不移動時
PF2D,MPE :  指視野內量測時，載物台有移動的情況下

精度



2.增強對比度和清晰度 ( Improved contrast and clarity )
VMZ-S 採用XGA相機模組，提升其對比與清晰度
3.載物台重現性 ( Define the stage repeatability )
4.最小可測量直徑 (Define the minimum measurable diameter)
客戶可以依照所需量測產品的大小來選擇適當的機型
  • 高適用性 ( High usability )
1. AutoMeasure2020提高適用性

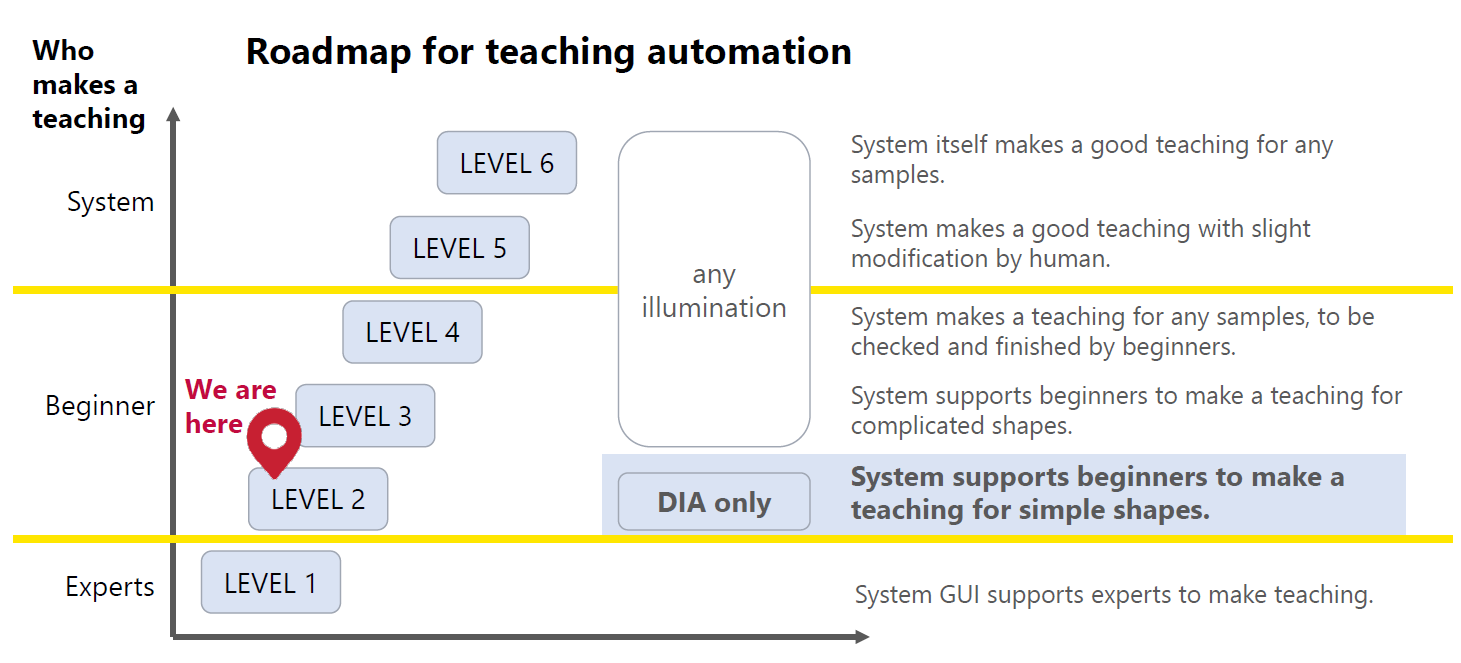

支援量測程式自動編寫( Measurement Programing Support)目前在Level 2，可以做簡單的自動編寫，設計者正努力往更高階設計。

2.  附加的新功能，可更輕鬆有效地使用
a. 多點自動對焦之提升 : 對打線線高之量測更方便有效率，只要設定起始點，然後拖拉就可完成，不論是各方向都可以
VMZS3-10.png          VMZS3-11.png

b.  矩形尋邊器之增加:  對 PCB，WLP，Probe Card 的使用者
VMZS3-12.png       VMZS3-13.png

C.  計數器可以有歸零功能: 提供簡易手動量測，如右上圖

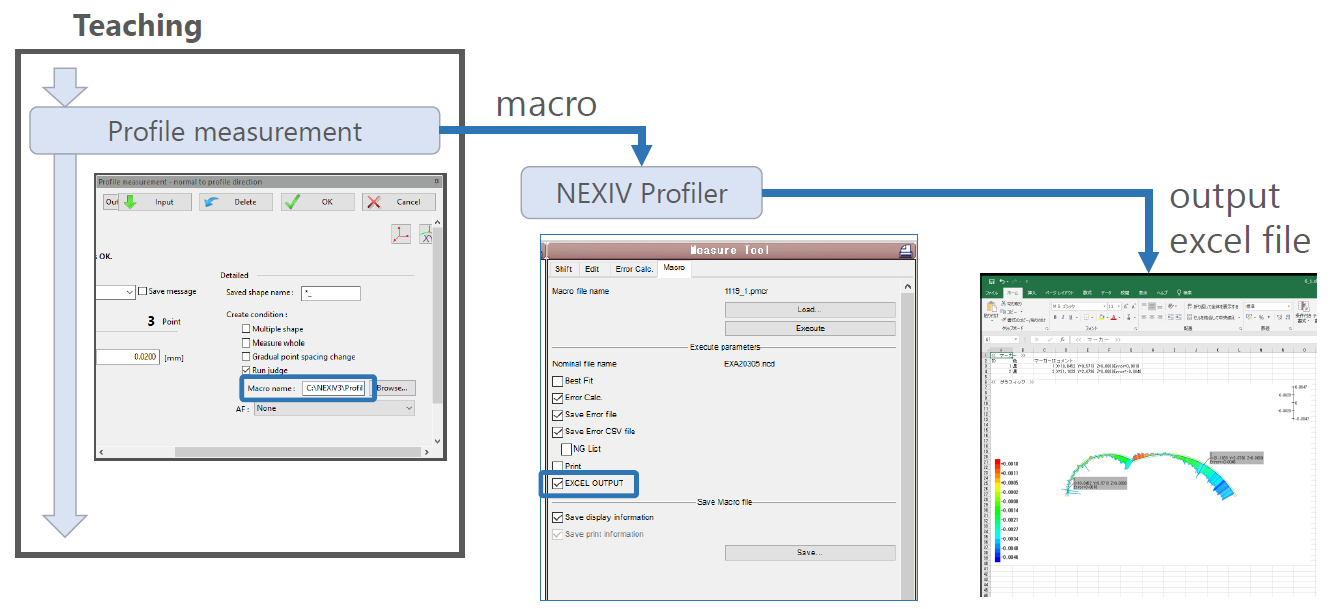

D.  新增EXCEL輸出巨集功能，在用巨集做的輪廓量測比對後，也可以將結果輸出至EXCEL

3.重新設計之操縱桿 ( Joystick redesigned )讓使用者在操作上更加的舒適便利
  • 高速率
1.載物台移動快速 ( Fast stage movement )

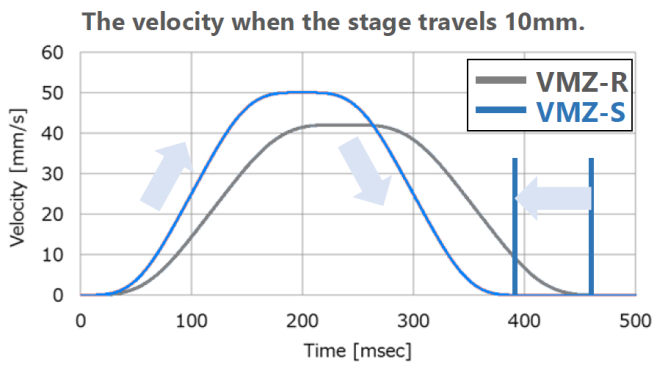

VMZ-S 增加載物台移動加速度，以加快短距離行駛的速度。當載物台移動小於10mm時，VMZ-S 3020 減少移動的時間是

2.透過USB 3.0快速控制 ( Fast control via USB 3.0 )
VMZ-S採用USB3.0介面來加快圖像傳輸溝通和載物台控制速度
