讓我們來揭開Nikon X-ray CT的功用奧秘吧!!

Nikon X-ray CT能做什麼??

X-ray 可以透視產品的內部,觀察和檢測產品內部的狀況和缺陷,但只能呈現2D的影像,如果產品是由很多層堆疊起來的,那每一層的影像全部都會呈現在同一個畫面中,造成辨識的困難。

X-ray CT (Computer Tomography)電腦斷層掃描就可以解決這樣的困難。

CT可以建立整個外觀和內部的3D影像,也可以逐層的觀察每一層的缺陷狀況,更能幫助我們了解產品內部真正狀況。

讓我們來揭開Nikon X-ray CT的功用奧秘吧!!讓我們來揭開Nikon X-ray CT的功用奧秘吧!!

讓我們來揭開Nikon X-ray CT的功用奧秘吧!!讓我們來揭開Nikon X-ray CT的功用奧秘吧!!

讓我們來揭開Nikon X-ray CT的功用奧秘吧!!讓我們來揭開Nikon X-ray CT的功用奧秘吧!!

※CT的逆向功能: 可以匯出stl檔案

※CT的選配功能: 如果使用者有進階的需求,CT也提供了4種的選配功能

•Coordinate measurements. ( 座標設定與幾何量測 )
•Defect detection. ( 缺陷偵測 )
•Wall thickness analysis. ( 牆厚度分析 )
•Nominal/actual comparison. ( CAD比對 )

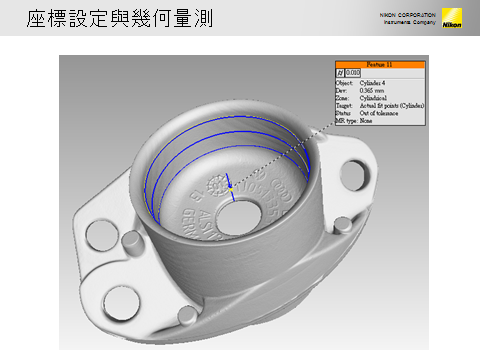

※座標設定與幾何量測

•可以設定工件座標系統。
•擁有各式各樣的幾何量測功能: 距離、直徑、平面度、真直度、平行度、真圓度、對稱度、圓柱度等等,三次元能做的量測項目幾乎都有。
•可以輸入上下公差做判定。
讓我們來揭開Nikon X-ray CT的功用奧秘吧!!讓我們來揭開Nikon X-ray CT的功用奧秘吧!!

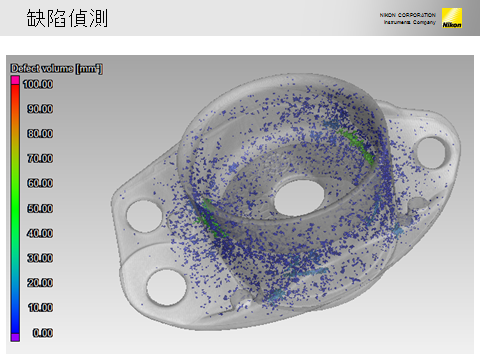

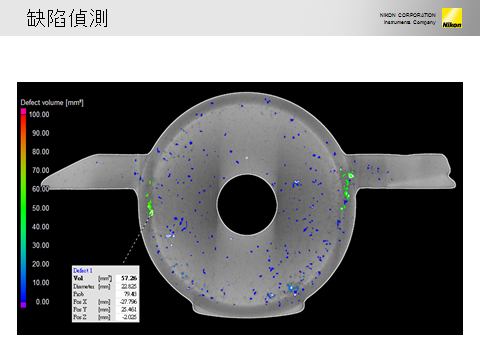

※缺陷偵測

•可以偵測出產品內有空隙(void)的狀況。
•標示出空隙的大小和位置。
讓我們來揭開Nikon X-ray CT的功用奧秘吧!!讓我們來揭開Nikon X-ray CT的功用奧秘吧!!

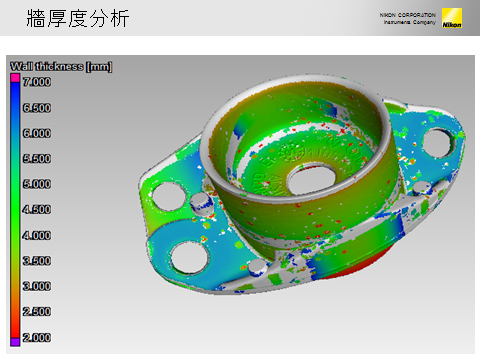

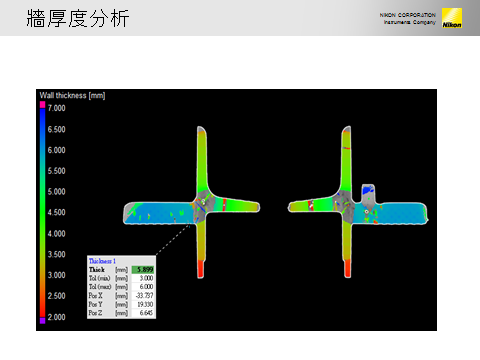

※牆厚度分析

•可以偵測出產品厚度的狀況。
•標示出厚度的大小和位置。
讓我們來揭開Nikon X-ray CT的功用奧秘吧!!讓我們來揭開Nikon X-ray CT的功用奧秘吧!!

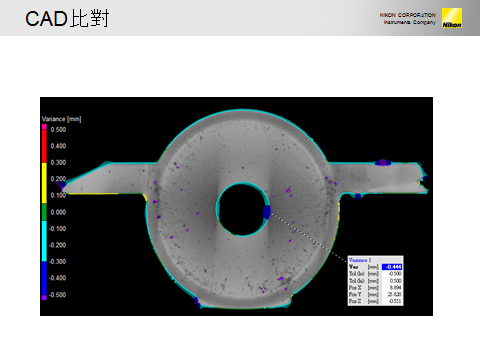

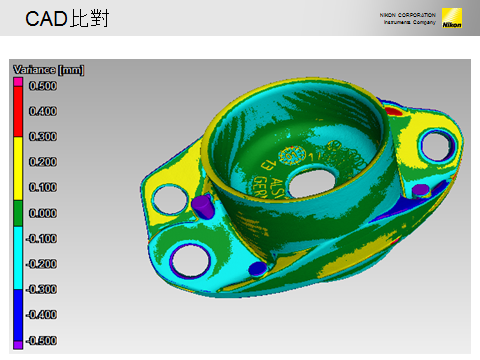

※CAD比對

•可以輸入IGES和STEP的CAD圖檔來做比對。
•標示出指定位置的誤差值和位置。
讓我們來揭開Nikon X-ray CT的功用奧秘吧!!讓我們來揭開Nikon X-ray CT的功用奧秘吧!!
